Imagerie orientée dans ArcGIS Pro : créer et publier sur ArcGIS Online

Libérez la puissance de l’analyse géospatiale! Découvrez comment créer et publier des ensembles de données d’imagerie orientée dans ArcGIS Pro et ArcGIS Online avec ce guide facile à suivre. Parfait pour présenter votre imagerie comme un pro!

Ressources nécessaires

• ArcGIS Pro (Standard ou Advanced)

• Compte organisationnel ArcGIS Online

• Données d’imagerie pour votre jeu de données

Pour créer et publier un jeu de données d’imagerie orientée, suivez ces étapes :

1. Préparez vos données

• Assurez-vous que vos données d’imagerie sont correctement formatées et géoréférencées.

• Organisez vos fichiers d’imagerie dans un système de dossiers structuré pour un accès facile.

2. Créez un nouveau projet dans ArcGIS Pro

• Ouvrez ArcGIS Pro.

• Créez un nouveau projet ou ouvrez-en un existant.

• Assurez-vous d’être connecté avec votre compte organisationnel ArcGIS Online.

3. Créez un jeu de données d’imagerie orientée

• Allez à l’onglet « Analyse » et sélectionnez « Outils ».

• Dans le volet Géotraitement, recherchez l’outil « Créer un jeu de données d’imagerie orientée ».

• Entrez les paramètres nécessaires, y compris l’emplacement de vos données d’imagerie et l’emplacement de sortie souhaité pour le jeu de données d’imagerie orientée.

• Après l’exécution de l’outil, une nouvelle classe d’entités points avec une symbologie vert clair sera ajoutée au volet de contenu.

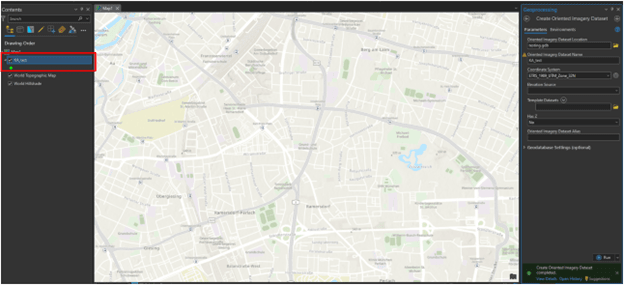

Classe d’entités de jeu de données d’imagerie orientée créée à partir de l’outil de géotraitement « Créer un jeu de données d’imagerie orientée »

4. Ajoutez des images au jeu de données d’imagerie orientée

• Utilisez l’outil « Ajouter des images au jeu de données d’imagerie orientée » dans le volet Géotraitement.

• Si les images doivent être visualisées uniquement dans ArcGIS Pro, vous pouvez ajouter un dossier avec les images.

• Si le jeu de données doit être publié sur ArcGIS Online, intégrez un fichier CSV avec les champs suivants : X, Y, SRS (système de coordonnées), ImagePath (chemin d’accès au fichier image), CameraHeading (orientation de la caméra – première rotation), CameraHeading (orientation de la caméra – deuxième rotation), CameraRoll (orientation de la caméra – rotation finale), CameraHeight (hauteur de la caméra). Pour ajouter des informations d’orientation telles qu’Omega, Phi et Kappa, le champ supplémentaire doit suivre ce schéma : 2|H_WKID|V_WKID|X|Y|Z|RA1|RA2|RA3.

• Après avoir ajouté les images, les points verts brillants ajoutés à la carte représentent l’emplacement de la caméra.

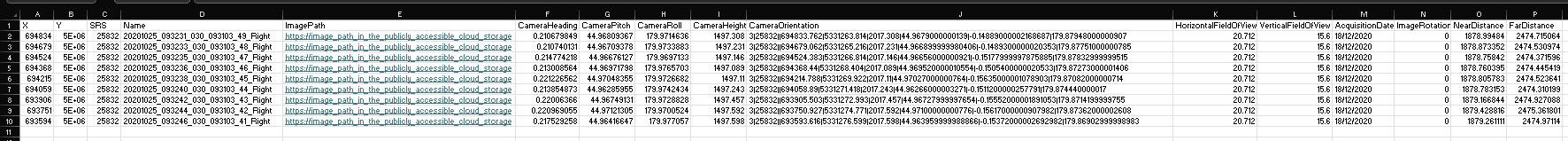

Exemple de la manière dont les images doivent être formatées dans un fichier CSV avant d’être ajoutées au jeu de données d’imagerie orientée et publiées sur ArcGIS Online

Résultat après l’ajout des images à l’aide du fichier CSV à la classe d’entités du jeu de données d’imagerie orientée.

5. Créez une emprise d’imagerie orientée

• Utilisez l’outil « Créer une emprise d’imagerie orientée » dans le volet Géotraitement afin de générer des emprises individuelles associées à chaque image.

• Ces emprises sont indispensables à la localisation et à la délimitation précises des images.

• Les paramètres d’entrée comprennent le jeu de données d’imagerie orientée, un modèle numérique d’altitude de référence (si disponible) ainsi qu’une classe d’entités destinée aux emprises générées.

• Ce processus permet de visualiser la couverture spatiale de vos images et est essentiel pour un géoréférencement précis.

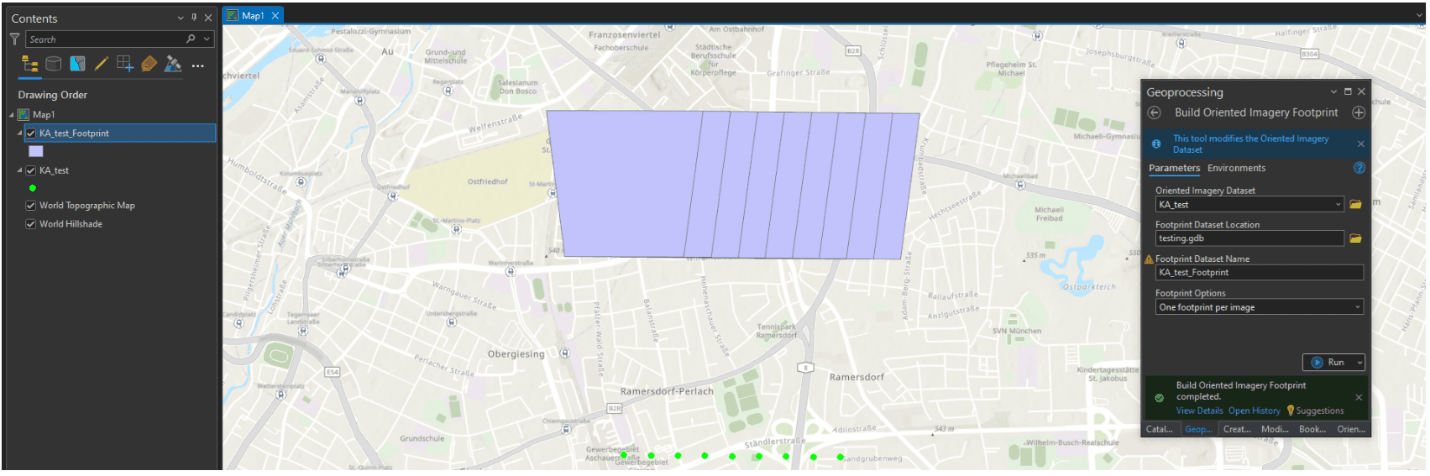

Sorties d’emprises d’imagerie

6. Générez un service à partir d’un jeu de données d’imagerie orientée

• Utilisez l’outil « Générer un service à partir d’un jeu de données d’imagerie orientée » dans le volet Géotraitement.

• Les paramètres d’entrée incluent le jeu de données d’imagerie orientée et le nom du service souhaité comme résultat.

• Indiquez le dossier de portail où le service sera publié.

• Configurez d’autres paramètres comme la description, le résumé et les balises du service.

• Cliquez sur « Exécuter » pour générer le service, qui publie le jeu de données d’imagerie orientée sur votre compte ArcGIS Online.

Paramètres utilisés avant la publication du service sur ArcGIS Online

7. Vérifiez le jeu de données publié

• Connectez-vous à votre compte ArcGIS Online.

• Accédez à la page Contenu et recherchez le jeu de données d’imagerie orientée publié.

• Ouvrez l’élément pour vous assurer que toutes les images et métadonnées s’affichent correctement.

• Apportez les ajustements nécessaires aux détails de l’élément ou aux paramètres de partage.

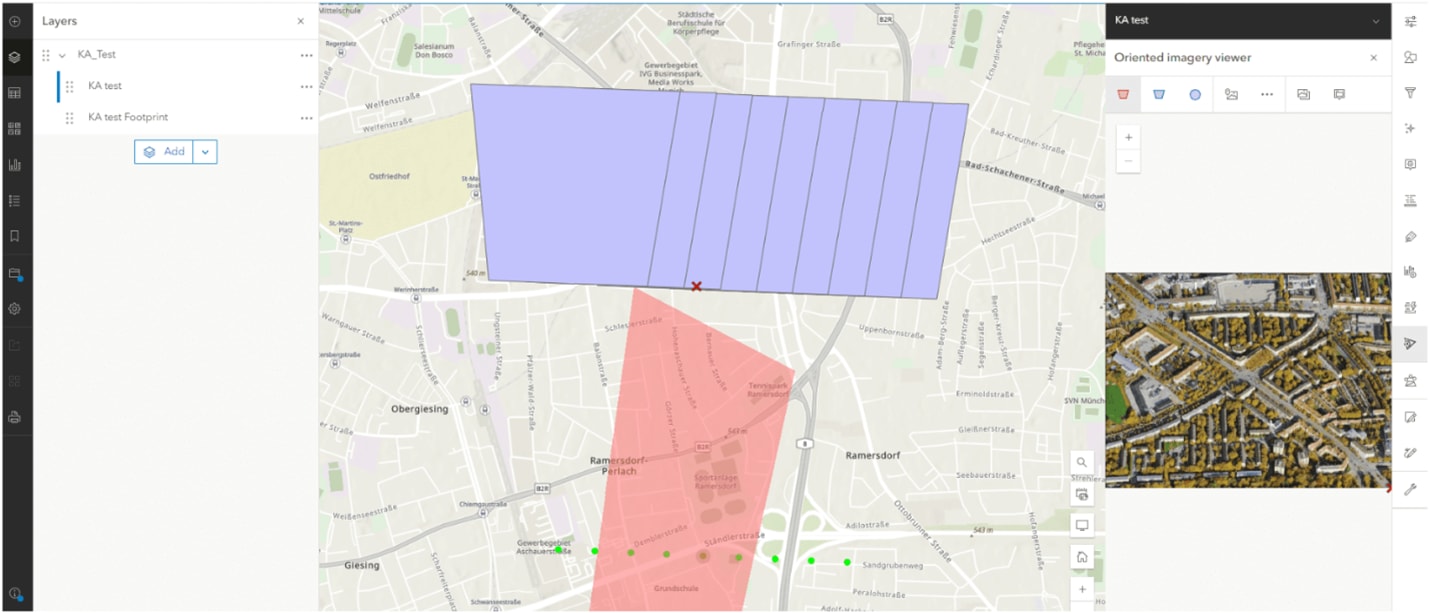

Service d’imagerie orientée affiché avec Map Viewer dans ArcGIS Online.

En suivant ces étapes, vous devriez être en mesure de créer et de publier avec succès un jeu de données d’imagerie orientée dans ArcGIS Pro et de le rendre disponible dans ArcGIS Online pour une utilisation et une analyse ultérieures.

Ce billet a été écrit en anglais par Esteban Salgado et peut être consulté ici.
